MC400是一款標準的緊湊型帽式滑環，采用金-金接觸點，保證了穩定性和使用壽命，主要用于民用，商用領域。MC4009 是MC400的高端產品，超厚鍍金處理，全進口軸承，稀有金屬合金刷絲，主要用于軍用，國防等非民用領域。
| 產品等級選型表 | |||||
| MC400和MC4009的區別: | |||||
| 型號 | 最高轉速 | 工作壽命 | 扭矩 | 殼體材料 | 電氣噪音①@10Rpm |
| MC400 | 250RPM | >2000萬轉 | 0.02 N·m | ABS塑料 | 10mΩ |
| MC4009 | 1000RPM | >1億轉 | 0.005 N·m | 金屬 | 4mΩ |
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~400VAC/VDC | 0~400VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG28#Teflon | AWG28#Teflon |
| 接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 參考產品選型等級 | 絕緣強度 | 500VAC@50Hz，60s | |
| 扭矩 | 0.05N.m；+0.01N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
| MC400緊湊型帽式滑環選型表 | |||||
| 型號 | 信號或2A | 4A | 8A | 15A | 總路數 |
| MC400 | 24 | 0 | 0 | 0 | 24 |
| MC400-P0304-S18 | 18 | 3 | 0 | 0 | 21 |
| MC400-P0604-S12 | 12 | 6 | 0 | 0 | 18 |
| MC400-P0804-S08 | 8 | 8 | 0 | 0 | 16 |
| MC400-P0308-S08 | 8 | 0 | 3 | 2 | 13 |
| MC400-P0408-S04 | 4 | 0 | 4 | 0 | 8 |
| MC400-P0508 | 0 | 0 | 5 | 0 | 5 |
| MC400-P0215-S06 | 6 | 0 | 0 | 2 | 8 |
| MC400-P0315 | 0 | 0 | 0 | 3 | 3 |
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。如有特殊要求，請咨詢客服。
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 紅 | 13 | 白紅 |
| 2 | 綠 | 14 | 白黑 |
| 3 | 黃 | 15 | 白藍 |
| 4 | 紫 | 16 | 白紫 |
| 5 | 灰 | 17 | 白棕 |
| 6 | 黑 | 18 | 白綠 |
| 7 | 藍 | 19 | 白橙 |
| 8 | 深藍 | 20 | 白黃 |
| 9 | 棕 | 21 | 白灰 |
| 10 | 橙 | 22 | 黑紅 |
| 11 | 白 | 23 | 黑藍 |
| 12 | 土黃 | 24 | 黃綠 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
|
基于本型號進行定制
如何進行特殊要求訂購?

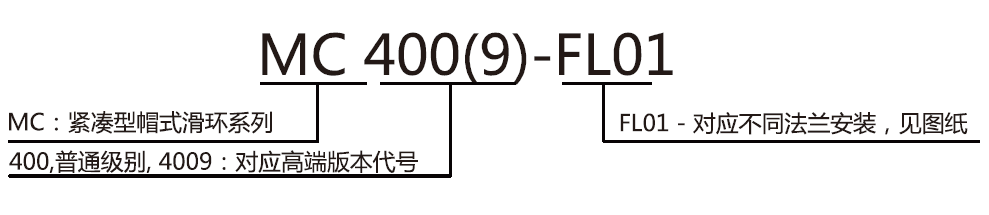

定制型號說明:
MC400
