滑環

MHF208系列

MHF208是2通道+電氣混合高頻旋轉接頭，高頻電氣混合滑環是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品.最高傳輸速率可達40GHz。該系列產品支持單路高頻信號單獨傳輸，也可支持高頻信號與24V控制信號、通訊信號、動力電源、流體介質混合傳輸， 高頻信號采用的是50Ω特性阻抗射頻同軸結構頭。（其他指定接插件可轉接，導線規格RG178、RG316、RG174等可選）

mhf208 下載產品手冊 下載3D模型

技術規格參數
高頻部分技術指標機械技術指標
參數1st Channel2nd Channel參數數值
頻率0~18GHz0~18GHz工作壽命500萬轉
駐波比VSWR<1.3<1.3額定轉速150RPM
插入損耗0.3db0.3db工作溫度(℃)-30℃~80℃
駐波比波動<0.05<0.05工作濕度0~85% RH
插入損耗波動0.05db0.05db接觸材料金-金
接頭類型SMASMA殼體材料鋁合金
特性阻抗50Ω50Ω扭矩0.1N.m；+0.03N.m/6路
防護等級IP51
電氣技術指標
參數數值
功率信號
額定電壓0~440VAC/VDC0~240VAC/VDC
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG16#TeflonAWG22#Teflon
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω

選型表

MHF208 - 2通道高頻+電組合滑環選型表
型號高頻通道頻率10A信號或5A長度L(mm)型號高頻通道頻率10A信號或5A長度L(mm)
MHF208-S02226GHz/Channel0231.6MHF208-P1210-S12226GHz/Channel1212106.4
MHF208-P0210226GHz/Channel2031.6MHF208-P1810-S06226GHz/Channel186106.4
MHF208-S03226GHz/Channel0335MHF208-P2410226GHz/Channel240106.4
MHF208-P0310226GHz/Channel3035MHF208-S30226GHz/Channel030126.8
MHF208-S06226GHz/Channel0645.2MHF208-P0610-S24226GHz/Channel624126.8
MHF208-P0210-S04226GHz/Channel2445.2MHF208-P1210-S18226GHz/Channel1218126.8
MHF208-P0410-S02226GHz/Channel4245.2MHF208-P1810-S12226GHz/Channel1812126.8
MHF208-P0610226GHz/Channel6045.2MHF208-P2410-S06226GHz/Channel246126.8
MHF208-S12226GHz/Channel01265.6MHF208-P3010226GHz/Channel300126.8
MHF208-P0210-S10226GHz/Channel21065.6MHF208-S36226GHz/Channel036147.2
MHF208-P0310-S09226GHz/Channel3965.6MHF208-P0610-S30226GHz/Channel630147.2
MHF208-P0610-S06226GHz/Channel6665.6MHF208-P1210-S24226GHz/Channel1224147.2
MHF208-P0810-S04226GHz/Channel8465.6MHF208-P3610226GHz/Channel360147.2
MHF208-P1010-S02226GHz/Channel10265.6MHF208-S42226GHz/Channel042167.6
MHF208-P1210226GHz/Channel12065.6MHF208-P0610-S36226GHz/Channel636167.6
MHF208-S18226GHz/Channel01886MHF208-P1210-S30226GHz/Channel1230167.6
MHF208-P0210-S16226GHz/Channel21686MHF208-S48226GHz/Channel048188
MHF208-P0410-S14226GHz/Channel41486MHF208-P0610-S42226GHz/Channel642188
MHF208-P0610-S12226GHz/Channel61286MHF208-P0910-S39226GHz/Channel939188
MHF208-P0810-S10226GHz/Channel81086MHF208-P1210-S36226GHz/Channel1236188
MHF208-P1010-S08226GHz/Channel10886MHF208-P1810-S30226GHz/Channel1830188
MHF208-P1210-S06226GHz/Channel12686MHF208-P2410-S24226GHz/Channel2424188
MHF208-P1410-S04226GHz/Channel14486MHF208-S60226GHz/Channel060238.8
MHF208-P1610-S02226GHz/Channel16286MHF208-P0610-S54226GHz/Channel654238.8
MHF208-S24226GHz/Channel024106.4MHF208-P0910-S51226GHz/Channel951238.8
MHF208-P0410-S20226GHz/Channel420106.4MHF208-P1210-S48226GHz/Channel1248238.8
MHF208-P0610-S18226GHz/Channel618106.4MHF208-S72226GHz/Channel072289.6

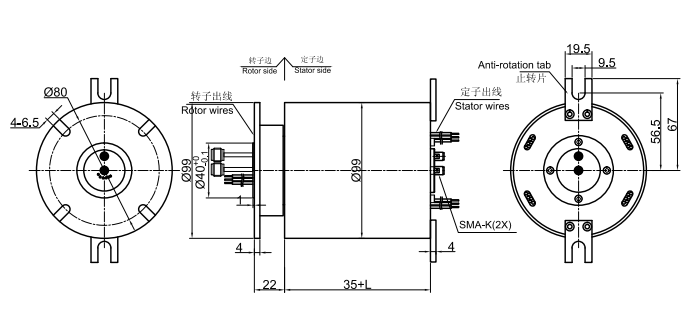

標準圖紙

標準圖紙

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成 本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網,USB, Profibus，ProfiNET, EtherCAT，CANOPEN, CANBUS，CC-LINK, RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 可定制頻率高低，接頭類型

⑪ 可定制高頻功率

⑫ 可根據要求定制通道數

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 防水，水下模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。

技術支持郵箱：technical@moflon.com

基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

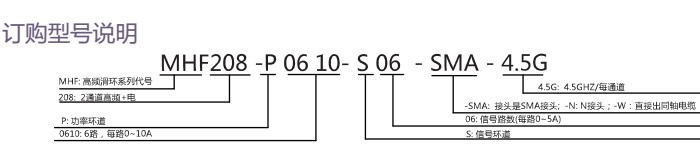

定制型號說明:


MHF208



例子:
  • 如果您需要訂購 MHF208 ,支持65路*信號,訂購型號為MHF208-S65.
  • 如果您需要訂購 MHF208 ,支持12路*信號 + 3路*10A,,訂購型號為 MHF208-P0310-S12

    • 其他特殊要求:
    如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: technical@moflon.com.
