選型表
| MP340 扁平盤式滑環選型表 |
| 型號 | 信號或5A | 10A | 20A | 外徑Φ D（mm) |
| MP340-S02 | 2 | 0 | 0 | 17.1 |
| MP340-P0210 | 0 | 2 | 0 | 17.1 |
| MP340-P0210-S02 | 2 | 2 | 0 | 23.9 |
| MP340-P0410 | 0 | 4 | 0 | 23.9 |
| MP340-S06 | 6 | 0 | 0 | 30.7 |
| MP340-P0610 | 0 | 6 | 0 | 30.7 |
| MP340-P0620 | 0 | 0 | 6 | 30.7 |
| MP340-P0210-S04 | 4 | 2 | 0 | 30.7 |
| MP340-S12 | 12 | 0 | 0 | 51.1 |
| MP340-P1210 | 0 | 12 | 0 | 51.1 |
| MP340-P1220 | 0 | 0 | 12 | 51.1 |
| MP340-P0610-S06 | 6 | 6 | 0 | 51.1 |
| MP340-P0620-S06 | 6 | 0 | 6 | 51.1 |
| MP340-S18 | 18 | 0 | 0 | 71.5 |
| MP340-P1810 | 0 | 18 | 0 | 71.5 |
| MP340-P0610-S12 | 12 | 6 | 0 | 71.5 |
| MP340-P1210-S06 | 6 | 12 | 0 | 71.5 |
| MP340-P0810-S10 | 10 | 8 | 0 | 71.5 |
| MP340-S24 | 24 | 0 | 0 | 91.9 |
| MP340-P2410 | 0 | 24 | 0 | 91.9 |
| MP340-P0610-S18 | 6 | 18 | 0 | 91.9 |
| MP340-P1210-S12 | 12 | 12 | 0 | 91.9 |
注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服?？稍跇藴十a(chǎn)品上進行非標定制，請咨詢客服。

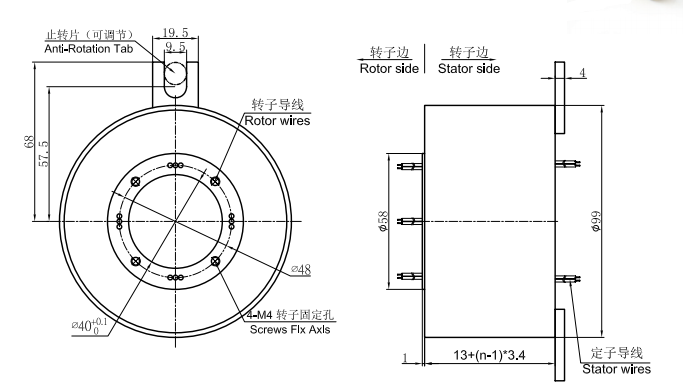

標準圖紙
標準圖紙
| 各環路導線色碼表 |
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 紅 | 8 | 紅 |
| 3 | 黃 | 9 | 黃 |
| 4 | 綠 | 10 | 綠 |
| 5 | 藍 | 11 | 藍 |
| 6 | 白 | 12 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
- MP349 是 MP340 的高端版本.
- 更多路數可選：1-72路
- 可選插接頭和熱縮管.
- 導線長度。
- 屏蔽電纜
- 傳輸頻率可達 500 MHz
- 可混合高速率數據傳輸（以太網傳輸,USB,Profibus）
- 信號，同軸電纜，功率線混合
- 熱電偶信號混合
- 防震，高溫等特殊環境定制
- 氣壓/液壓 混合
- 高溫定制可達 250 度
- 高壓、大電流定制(1000A,1萬伏)
- 軍工級別
|
基于本型號進行定制
默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。
如何進行特殊要求訂購?

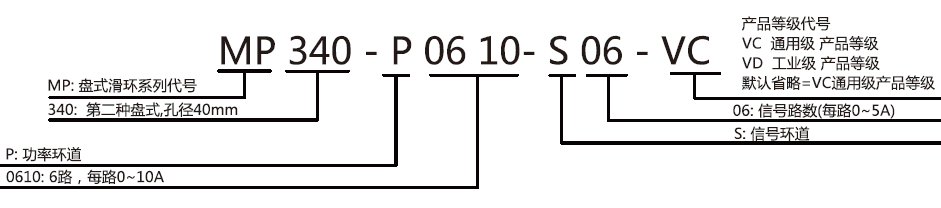

定制型號說明:
MP340
例子:
- 如果您需要訂購 MP340 ,支持65路*信號,訂購型號為MP340-S65.
- 如果您需要訂購 MP340 ,支持12路*信號 + 3路*10A,,訂購型號為 MP340-P0310-S12
其他特殊要求:
如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: technical@moflon.com.
