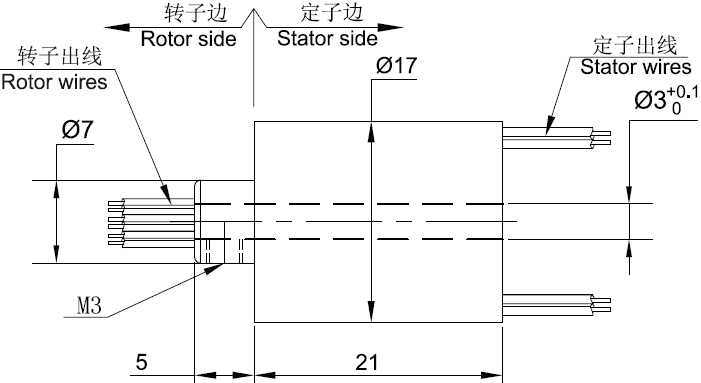

通孔直徑 3mm,外徑: 17mm
MT0317是標準系列過孔滑環，專門為外徑有要求的應用而設計,過孔直徑3mm(適用任何<=3mm)，外徑為17mm 微型過孔結構的整體式精密導電滑環。
相比較同類產品有著旋轉精度高，性能更穩定，壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理，力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 1000萬轉 | 功率 | 信號 | |
| 額定轉速 | 250RPM | 額定電壓 | 0~240VAC/VDC | 0~240VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG28#Teflon | AWG28#Teflon |
| 接觸材料 | Gold-Gold | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz，60s | |
| 扭矩 | 0.05N.m；+0.02N.m/6路 | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
| MT0317系列-過孔式滑環選型表 | ||
| 型號 | 信號或2A | 長度L(mm) |
| MT0317-S02 | 2 | 13.3 |
| MT0317-S03 | 3 | 13.3 |
| MT0317-S04 | 4 | 13.3 |
| MT0317-S06 | 6 | 21 |
| MT0317-S08 | 8 | 21 |
注：N個2A 電流環并起來可作為1路N*2A電流環使用；比如: 2環2A 并起來做作為 1路4A 使用。
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 紅 | 5 | 灰 |
| 2 | 綠 | 6 | 黑 |
| 3 | 黃 | 7 | 藍 |
| 4 | 紫 | 8 | 深藍 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
|
基于本型號進行定制
如何進行特殊要求訂購?

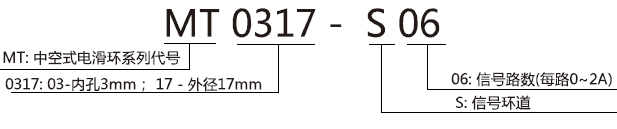

定制型號說明:
MT0317
