滑環

MT250398系列 過孔式導電滑環

通孔直徑250mm,外徑: 398mm
MT250是標準系列過孔滑環,,過孔直徑250mm(適用任何<=250mm),外徑為398mm精密導電滑環。支持信號(2A), 10A, 倍率*10A,電壓440VAC/VDC.
相比較同類產品有著旋轉精度高,性能更穩定,壽命更長。其采用接觸材料采用貴金屬+超硬鍍金處理,力矩小,運轉穩定,壽命長,電阻波動小,接觸電阻小,保證優良的傳輸性能。
典型應用包括自動化設備、工作轉臺、攝像機云臺、機器人等.



型號訂購說明:


產品等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC150RPM1000萬轉貴金屬
VD250RPM2000萬轉鍍金-鍍金
技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#TeflonAWG22#Teflon
接觸材料參考產品選型等級導線長度標準長度300mm(可據要求調整)
殼體材料鋁合金絕緣強度1000VAC@50Hz,60s
扭矩0.1N.m;+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51

選型表

MT250398系列-過孔式滑環選型表
型號10A信號或5A長度L(mm)型號10A信號或5A長度L(mm)
MT250398-S0202104MT250398-S36036382
MT250398-P021020104MT250398-P0610-S30630382
MT250398-S0303112MT250398-P1210-S241224382
MT250398-P031030112MT250398-P3610360382
MT250398-S0606136MT250398-S42042430
MT250398-P0210-S0424136MT250398-P0610-S36636430
MT250398-P0410-S0242136MT250398-P1210-S301230430
MT250398-P061060136MT250398-S48048478
MT250398-S12012184MT250398-P0610-S42642478
MT250398-P0210-S10210184MT250398-P0910-S39939478
MT250398-P0310-S0939184MT250398-P1210-S361236478
MT250398-P0610-S0666184MT250398-P1810-S301830478
MT250398-P0810-S0484184MT250398-P2410-S242424478
MT250398-P1010-S02102184MT250398-S60060577
MT250398-P1210120184MT250398-P0610-S54654577
MT250398-S18018232MT250398-P0910-S51951577
MT250398-P0210-S16216232MT250398-P1210-S481248577
MT250398-P0410-S14414232MT250398-S72072676
MT250398-P0610-S12612232MT250398-P0610-S66666676
MT250398-P0810-S10810232MT250398-P1210-S601260676
MT250398-P1010-S08108232MT250398-P2410-S482448676
MT250398-P1210-S06126232MT250398-P3610-S363636676
MT250398-P1410-S04144232MT250398-S84084772
MT250398-P1610-S02162232MT250398-P1210-S721272772
MT250398-S24024280MT250398-P2410-S602460772
MT250398-P0410-S20420280MT250398-P3610-S483648772
MT250398-P0610-S18618280MT250398-S96096868
MT250398-P1210-S121212280MT250398-P1210-S841284868
MT250398-P1810-S06186280MT250398-P2410-S722472868
MT250398-P2410240280MT250398-P3610-S603660868
MT250398-S30030328MT250398-P4210-S544254868
MT250398-P0610-S24624328MT250398-S1080108970
MT250398-P1210-S181218328MT250398-P1210-S961296970
MT250398-P1810-S121812328MT250398-P2410-S842484970
MT250398-P2410-S06246328MT250398-P3610-S723672970
MT250398-P3010300328MT250398-P4810-S604860970

注:N個10A 電流環并起來可作為1路N*10A電流環使用;比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合,詳細請咨詢客服??稍跇?biāo)準產品上進行非標定制,請咨詢客服。

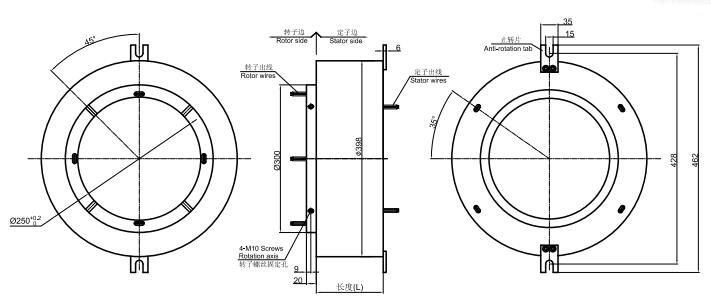

標準圖紙


標準圖紙


各環路導線色碼表
環道顏色環道顏色
17
28
39
410
5藍11藍
612

(6個顏色為一組,分別序號1...6, 下一組從7...12, 重復前6個顏色, 每組用號碼管作為組序號標識。)

  • 可選法蘭安裝.
  • 可指定出現方式.
  • 最大可支持:1-120路
  • 可選插接頭和熱縮管.
  • 導線長度。
  • 屏蔽電纜
  • 傳輸頻率可達 500 MHz
  • 可混合高速率數據傳輸(以太網傳輸,USB,Profibus)
  • 信號,同軸電纜,功率線混合
  • 熱電偶信號混合
  • 防震,高溫等特殊環境定制
  • 氣壓/液壓 混合
  • 高溫定制可達 250 度
  • 高壓、大電流定制(1000A,1萬伏)
  • 軍工級別
  • IP65,IP68 可選.


基于本型號進行定制


默孚龍電子有限公司是國內最早從事滑環技術研究,生產的公司之一, 對各個行業定制滑環經驗豐富,擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

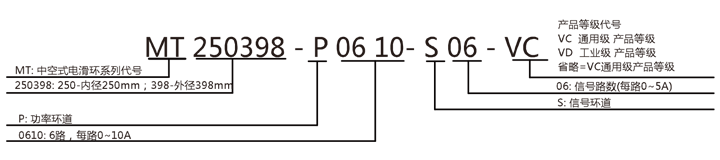

定制型號說明:


MT250398



例子:
  • 如果您需要訂購 MT250398 ,支持65路*信號,訂購型號為MT250398-S65.
  • 如果您需要訂購 MT250398 ,支持12路*信號 + 3路*10A,,訂購型號為 MT250398-P0310-S12

  • 其他特殊要求:
    如果您還有其他特殊要求,請聯系我們。比如:長度限制,高度限制,其他尺寸限制,出線方式,導線長度,定制接頭,高溫,大電流,軍工級別等: technical@moflon.com.
