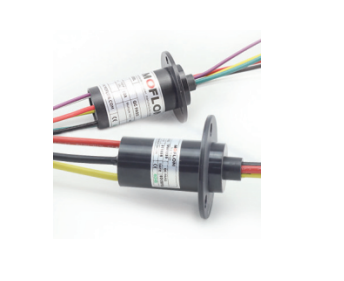

MW1000系列緊湊型大電流滑環

MW1000是標準的緊湊型功率大電流滑環，主要用在對安裝空間要求比較小的場合。
特點：性價比高。
定子線和轉子線對應使用彩色導線，使電路連接簡單化。
導電環采用90度角V行槽設計，具有順暢旋轉，低力矩和低電氣噪音的特點，從而性能超越普通的滑環產品。

下載產品手冊

下載3D模型

型號訂購說明:

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	1000萬轉		功率
額定轉速	150RPM	額定電壓	0~600VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	10A=AWG#16;20A=AWG#14;30A=AWG#12;
接觸材料	貴金屬	導線長度	標準長度300mm（可據要求調整）
殼體材料	PBT	絕緣強度	500VAC@50Hz，60s
扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

選型表

MW1000系列滑環選型表
型號	總環數	每環額定電流（A)	外徑	長度L(mm)	型號	總環數	每環額定電流（A)	外徑	長度L(mm)
MW1210	2	10A	22	26	MW1620	6	20A	30	65.7
MW1310	3	10A	22	33	MW1230	2	30A	22	47
MW1410	4	10A	22	43.6	MW1330	3	30A	22	47
MW1610	6	10A	30	65.7	MW1430	4	30A	30	65.7
MW1215	2	15A	22	47	MW1630	6	30A	30	65.7
MW1315	3	15A	22	47	MW1240	2	40A	30	65.7
MW1415	4	15A	30	65.7	MW1340	3	40A	30	65.7
MW1615	6	15A	30	65.7	MW1810	8	10A	30	78
MW1220	2	20A	22	47	MW1101	10	10A	30	78
MW1320	3	20A	22	47	MW1121	12	10A	30	78
MW1420	4	20A	30	65.7

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。

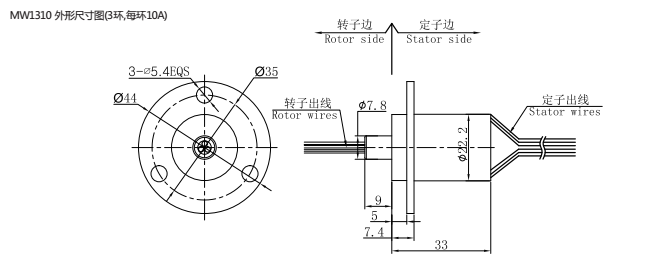

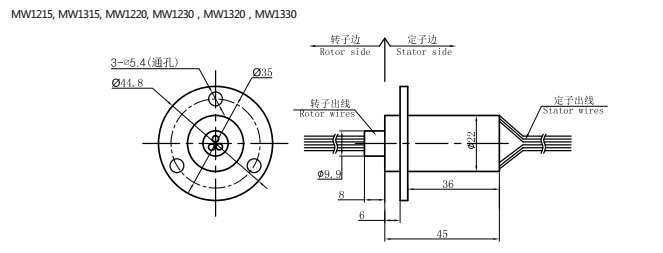

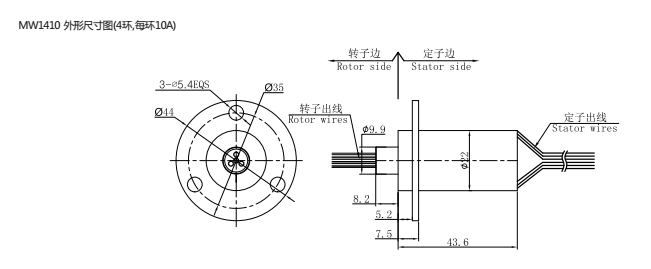

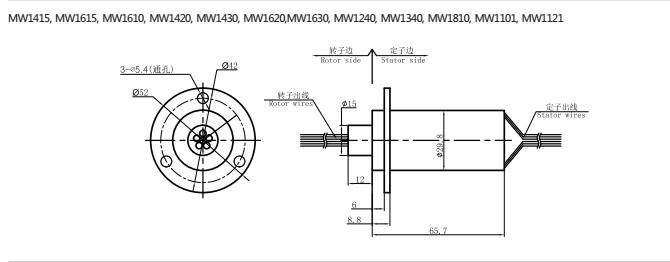

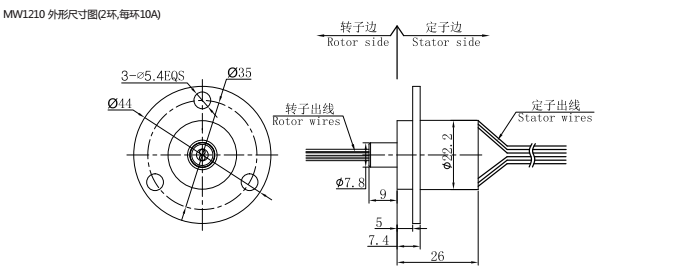

標準圖紙

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	4	綠
2	紅	5	藍
3	黃	6	白

(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。)

MW10009 是 MW1000的高端版本.
可選法蘭安裝
可選插接頭和熱縮管.
導線長度。
高溫環境下.
軍用級別.

點擊查看滑環安裝說明PDF

基于本型號進行定制

默孚龍電子有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:

MW1000

例子:

如果您需要訂購 MW1000 ,支持65路*信號,訂購型號為MW1000-S65.
如果您需要訂購 MW1000 ,支持12路*信號 + 3路*10A,,訂購型號為 MW1000-P0310-S12

其他特殊要求:
